Parámetros técnicos
| Especificaciones técnicas | |||
| Normas EURO | Estándares de EE. UU. | ||
| MOTOR Motor diésel Deutz con refrigeración por viento | 46 kW | 61,7 CV | |
| Diámetro del agujero: | Φ110-219 mm | 4,3-8,6 pulgadas | |
| Ángulo de perforación: | todas las direcciones | ||
| Cabezal giratorio | |||
| A. Cabezal rotatorio hidráulico trasero (barra de perforación) | |||
| Velocidad de rotación | Esfuerzo de torsión | Esfuerzo de torsión | |
| Motor único | baja velocidad 0-120 r/min | 1600 Nm | 1180 lbf.ft |
| Alta velocidad 0-310 r/min | 700 Nm | 516 lbf.ft | |
| Doble motor | baja velocidad 0-60 r/min | 3200 Nm | 2360 lbf.ft |
| Alta velocidad 0-155 r/min | 1400 Nm | 1033 lbf.ft | |
| B. Cabezal rotatorio hidráulico delantero (manguito) | |||
| Velocidad de rotación | Esfuerzo de torsión | Esfuerzo de torsión | |
| Motor único | baja velocidad 0-60 r/min | 2500 Nm | 1844 lbf.ft |
| Doble motor | baja velocidad 0-30 r/min | 5000 Nm | 3688 lbf.ft |
| C.Traslación: | 2200 Nm | 1623 lbf.ft | |
| Sistema de alimentación: cilindro hidráulico único que acciona la cadena. | |||
| Fuerza de elevación | 50 kN | 11240 libras por pie cuadrado | |
| Fuerza de alimentación | 35 kN | 7868 libras por pie cuadrado | |
| Abrazaderas | |||
| Diámetro | 50-219 milímetros | 2-8,6 pulgadas | |
| Cabrestante | |||
| Fuerza de elevación | 15 kN | 3372 libras por pie cuadrado | |
| Ancho de las orugas | 2260 mm | 89 pulgadas | |
| peso en condiciones de trabajo | 9000 kilogramos | 19842 libras | |
Introducción del producto

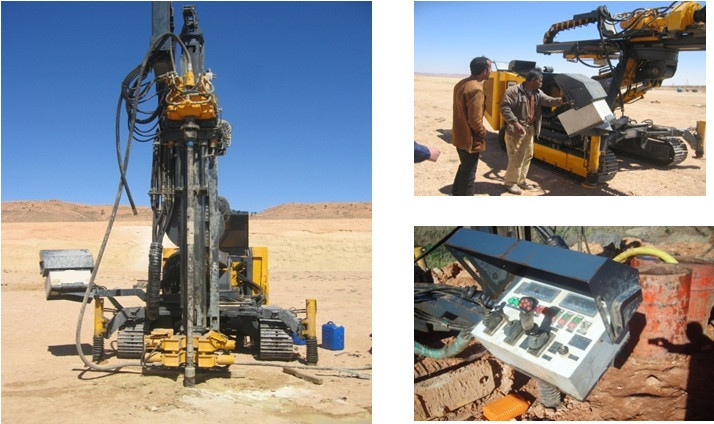

La plataforma SM-300 está montada sobre orugas y cuenta con accionamiento hidráulico superior. Es el nuevo modelo que nuestra empresa diseñó y fabricó.
Rango de aplicación
La plataforma se utiliza principalmente para la perforación con brocas de diamante y carburo en lechos sólidos. También se puede utilizar en la perforación de apuntalamientos y pilotes, estudios geotécnicos y exploración minera, entre otros.
Características principales
(1) El cabezal hidráulico superior es accionado por dos motores hidráulicos de alta velocidad. Proporciona un gran par y un amplio rango de velocidades de rotación.
(2) El sistema de alimentación y elevación se acciona mediante motor hidráulico y transmisión por cadena. Ofrece una gran distancia de alimentación y facilita la perforación.
(3) La órbita estilo V en el mástil garantiza la rigidez suficiente entre el cabezal hidráulico superior y el mástil y proporciona estabilidad a alta velocidad de rotación.
(4) El sistema de desenroscado de varilla hace que la operación sea sencilla.
(5) El cabrestante hidráulico para elevación tiene mejor estabilidad de elevación y buena capacidad de frenado.
(6) El sistema de control eléctrico tiene control central y tres botones de parada de emergencia.
(7) La mesa de control central principal se puede mover a su gusto. Muestra la velocidad de rotación, la velocidad de alimentación y elevación, y la presión del sistema hidráulico.
(8) El sistema hidráulico de la plataforma adopta la bomba variable, válvulas proporcionales de control eléctrico y válvulas de circuito múltiple.
(9) El accionamiento de la oruga de acero se realiza mediante motor hidráulico, lo que le confiere una amplia maniobrabilidad.
Embalaje y entrega
Detalles del embalaje
Embalaje estándar o según los requisitos del cliente.
Tiempo de entrega:
| Cantidad (conjuntos) | 1 - 1 | >1 |
| Tiempo estimado (días) | 30 | A negociar |
Q1: ¿Es usted un fabricante, una empresa comercial o un tercero?
A1: Somos fabricantes. Nuestra fábrica se encuentra en la provincia de Hebei, cerca de Pekín, la capital, a 100 km del puerto de Tianjin. También contamos con nuestra propia empresa comercial.
P2: ¿Me pregunto si aceptan pedidos pequeños?
A2: No se preocupe. No dude en contactarnos. Para atender más pedidos y brindar mayor comodidad a nuestros clientes, aceptamos pedidos pequeños.
Q3: ¿Pueden enviar productos a mi país?
A3: Claro que sí. Si no tiene su propio transportista, podemos ayudarle.
Q4: ¿Puedes hacer OEM para mí?
A4: Aceptamos todos los pedidos OEM. Solo contáctenos y envíenos su diseño. Le ofreceremos un precio razonable y le fabricaremos muestras lo antes posible.
Q5: ¿Cuáles son sus condiciones de pago?
A5: Por T/T, L/C A LA VISTA, depósito del 30% por adelantado, saldo del 70% antes del envío.
Q6: ¿Cómo puedo realizar el pedido?
A6: Primero firme la PI, pague el depósito y luego coordinaremos la producción. Una vez finalizada la producción, deberá abonar el saldo restante. Finalmente, enviaremos la mercancía.
Q7: ¿Cuándo puedo obtener la cotización?
A7: Normalmente le cotizamos en un plazo de 24 horas tras recibir su consulta. Si necesita una cotización urgente, llámenos o infórmenos por correo electrónico para que podamos priorizar su consulta.
Q8: ¿Su precio es competitivo?
A8: Solo suministramos productos de alta calidad. Le garantizamos el mejor precio de fábrica gracias a nuestros productos y servicio de primera calidad.
-
